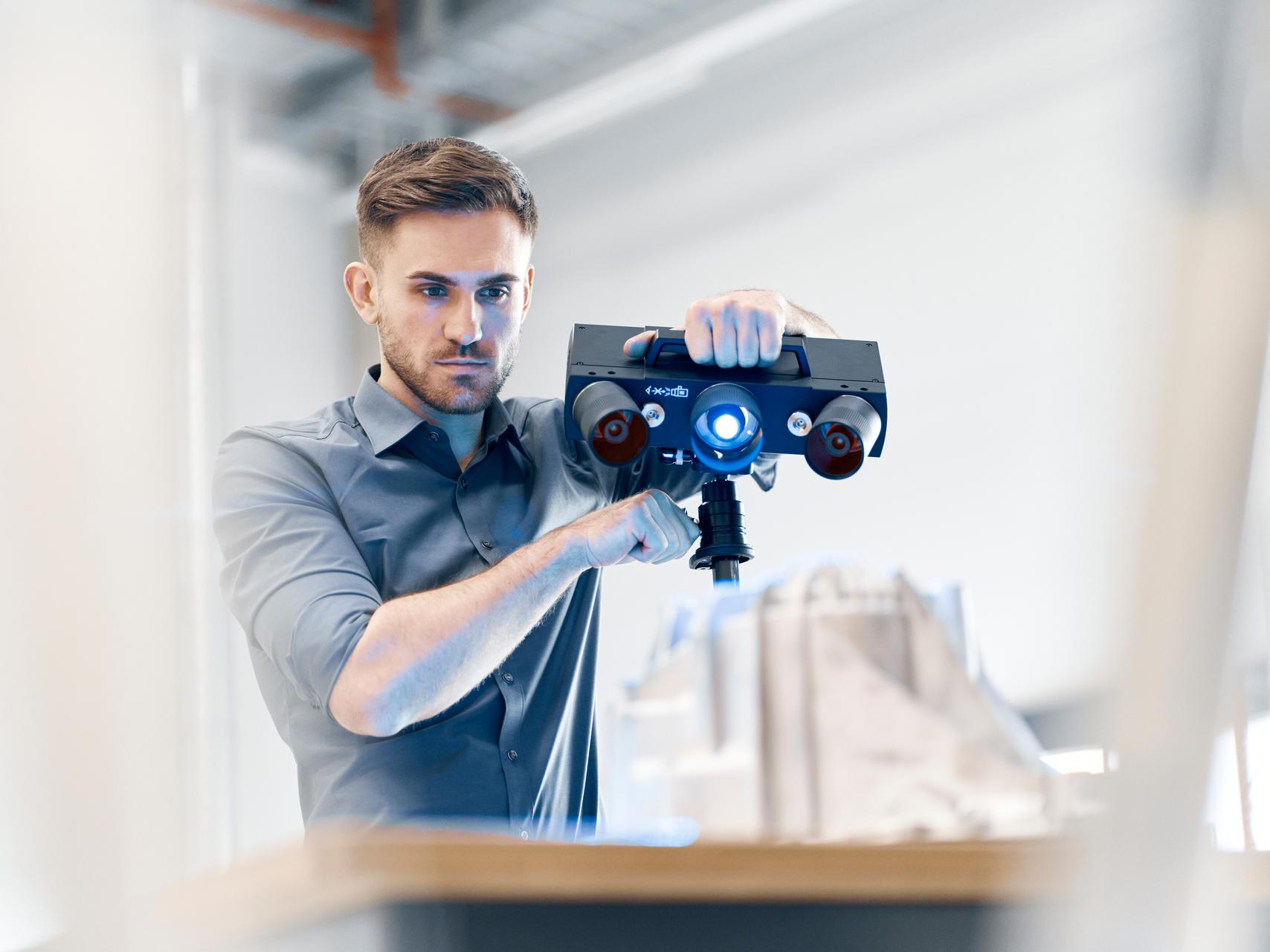

La línea de escáner portátil de ZEISS está diseñada para ofrecer digitalización 3D ligera, precisa y altamente flexible, permitiendo capturar geometrías complejas directamente en el punto de uso: laboratorio, producción o campo. Estos sistemas emplean luz azul estructurada o láser portátil para generar datos de calidad metrológica, incluso en superficies difíciles o en espacios reducidos. Los modelos compactos —ATOS Q, GOM Scan 1 y T‑SCAN hawk 2— destacan por su portabilidad, alta resolución, operación intuitiva y versatilidad para piezas pequeñas y medianas, convirtiéndose en herramientas ideales para ingeniería inversa, inspección dimensional, prototipado y mantenimiento industrial.

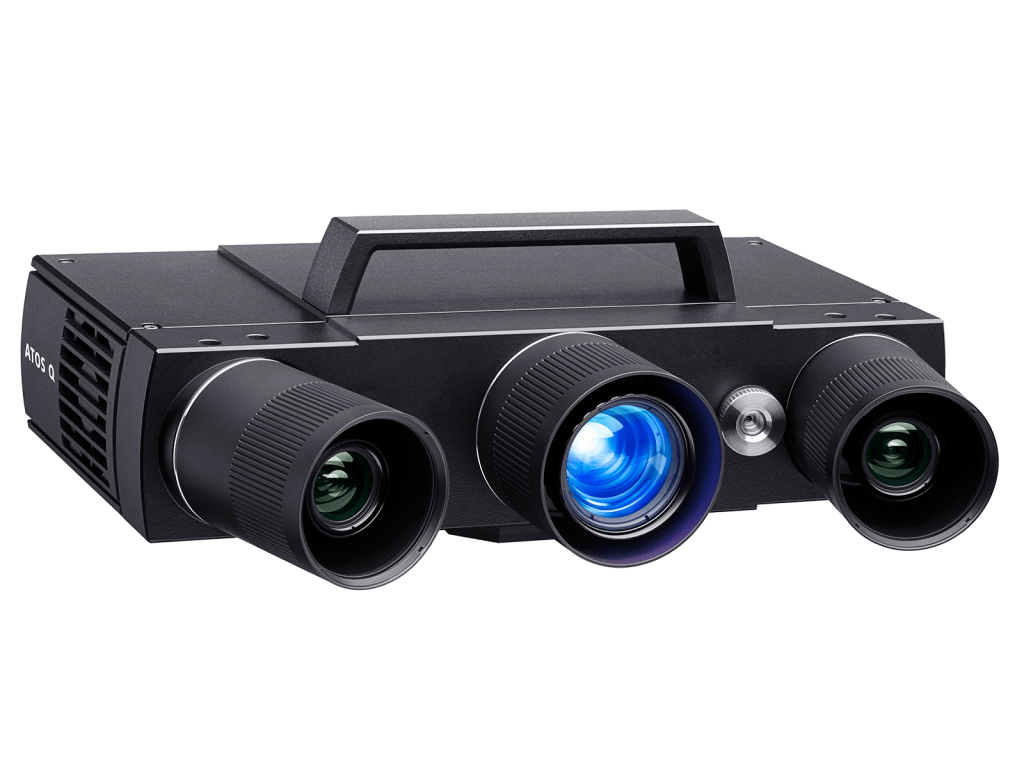

ATOS Q
El ATOS Q es un escáner 3D compacto de luz azul estructurada, diseñado para tareas complejas de medición e inspección. Cumple con altos requerimientos metrológicos en múltiples industrias y destaca por su estabilidad, precisión y capacidad para trabajar en superficies difíciles. El sistema utiliza el Triple Scan Principle y el Blue Light Equalizer, tecnologías que mejoran la calidad del punto, reducen ruido y permiten capturar geometrías finas con alta fidelidad.
- Resolución del sensor: hasta 0.02 mm por punto; cámaras de 12 MP con proyección de luz azul de alta intensidad.
- Volúmenes de medición disponibles: desde 100 × 70 mm hasta 500 × 370 mm, según configuración óptica.
- Exactitud metrológica (según volumen): típicamente entre ±0.009 mm y ±0.035 mm, con estabilidad térmica integrada.
- Frecuencia de captura: hasta 35 millones de puntos por escaneo, con tiempos de adquisición de 0.2–0.6 s por toma.
- Distancia de trabajo: aproximadamente 490 mm, optimizada para piezas pequeñas y medianas con geometrías complejas.

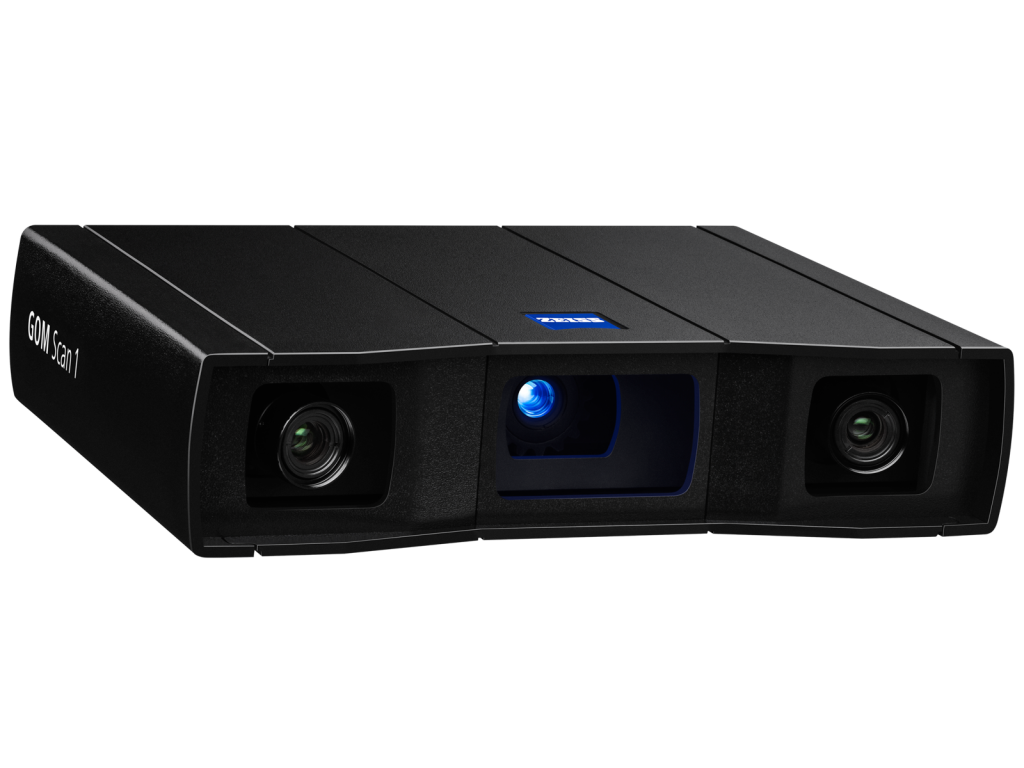

GOM Scan 1
El GOM Scan 1 es el escáner 3D portátil más compacto de ZEISS, diseñado para empresas que necesitan digitalización rápida, precisa y accesible de piezas pequeñas y medianas. Su tecnología de luz azul estructurada, combinada con cámaras de alta resolución, permite obtener modelos 3D limpios y detallados incluso en espacios reducidos. Ligero, intuitivo y fácil de integrar en cualquier flujo de trabajo, el GOM Scan 1 es ideal para ingeniería inversa, inspección dimensional, prototipado y control de calidad, ofreciendo resultados profesionales sin requerir infraestructura compleja.
- Resolución del sensor: cámaras de 2x 6MP con proyección de luz azul estructurada, optimizada para reducir ruido y mejorar la calidad del punto.
- Volúmenes de medición disponibles: 100 × 70 mm, 200 × 150 mm y 400 × 300 mm, seleccionables según la óptica instalada (no intercambiables).
- Exactitud metrológica típica: entre ±0.037 mm y ±0.129 mm, dependiendo del volumen y la distancia de trabajo.
- Densidad de captura: hasta 6 millones de puntos por escaneo, con tiempos de adquisición de 1 a 2 s por toma.
- Distancia de trabajo: aproximadamente 400–450 mm, optimizada para piezas pequeñas y medianas en espacios reducidos.

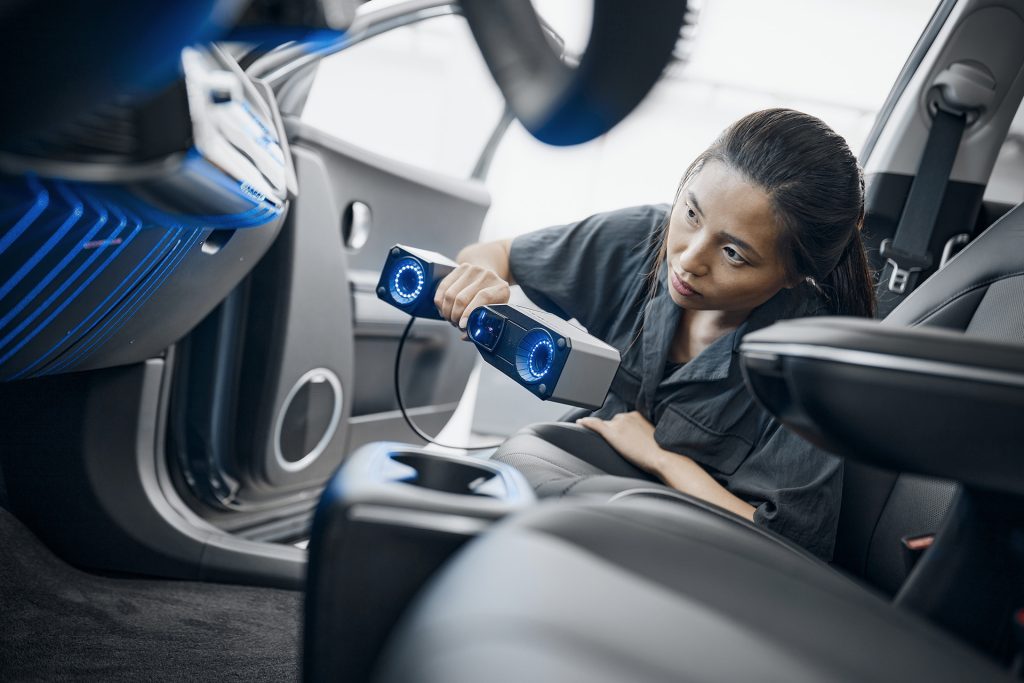

T-SCAN Hawk 2
EEl T‑SCAN hawk 2 es el escáner láser portátil de ZEISS diseñado para llevar precisión metrológica directamente al punto de uso. Su diseño ligero y robusto permite digitalizar piezas pequeñas, medianas y grandes con libertad total de movimiento, generando nubes de puntos limpias y estables incluso en superficies complejas. Es la herramienta ideal para ingeniería inversa, inspección dimensional y mantenimiento industrial, ofreciendo resultados profesionales sin infraestructura fija y con la movilidad que exige el trabajo en campo.
- Resolución láser con precisión típica en el rango de ±0.02–0.05 mm, dependiendo de la distancia y modo de captura.
- Volumen de trabajo flexible, capaz de digitalizar piezas desde 5 cm hasta varios metros, sin necesidad de infraestructura fija.
- Frecuencia de captura de hasta 1.2 millones de puntos/segundo, optimizada para superficies metálicas, plásticas y compuestas.
- Modos de escaneo dual (fino y rápido) con líneas láser de 20–30 cm, permitiendo detalle en zonas pequeñas y cobertura en áreas grandes.
- Peso ultraligero de ~1 kg, diseñado para operación prolongada en campo, mantenimiento y inspección industrial.

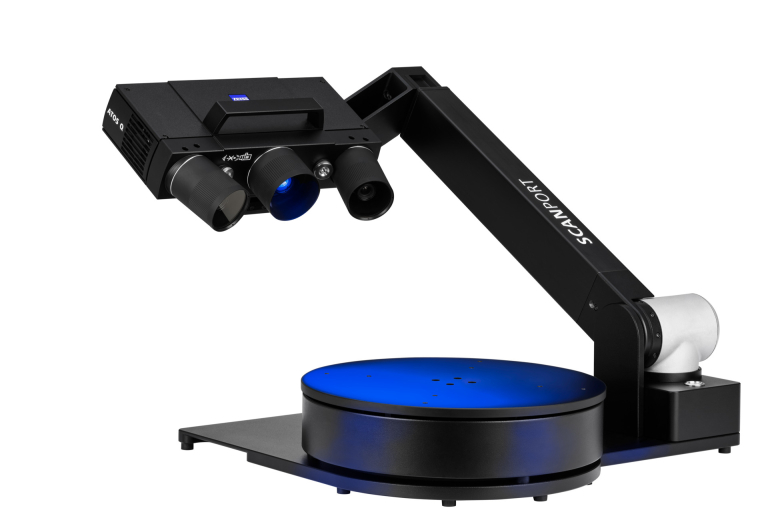

ZEISS ScanPort
El ZEISS ScanPort es una estación portátil de digitalización 3D diseñada para ofrecer precisión metrológica en un formato compacto, ideal para piezas pequeñas y medianas. Su arquitectura integra una mesa rotatoria de alta estabilidad y un brazo basculante automático, permitiendo posicionar el escáner y la pieza en ángulos óptimos sin necesidad de complejas fijaciones. Esta combinación facilita la captura completa del componente en un flujo rápido, repetible y accesible, convirtiendo al ScanPort en una solución ideal para inspección dimensional, ingeniería inversa y documentación técnica dentro de entornos de producción, mantenimiento o laboratorio. Con la calidad óptica de ZEISS y una operación intuitiva, el ScanPort permite obtener resultados profesionales sin infraestructura especializada.
- Compatible con ATOS Q y GOM Scan 1.
- Mesa rotatoria integrada con capacidad de carga de 20 kg, diseñada para rotación estable y repetible durante la digitalización.
- Volumen de trabajo para piezas de hasta Ø 500 mm, permitiendo escaneos completos sin reconfigurar la estación.
- Brazo basculante con rango de inclinación de ±30°, optimizado para posicionar el sensor en ángulos de proyección ideales.
- Plataforma compacta y rígida, diseñada para minimizar vibraciones y mantener estabilidad metrológica en entornos de producción.
- Desviación típica del sistema en el rango de ±0.02–0.04 mm, dependiendo del volumen y la configuración óptica instalada entre la estación de carga y el área de medición.
Esta configuración reduce tiempos de preparación, mejora el flujo de trabajo y facilita la integración en celdas de producción. Al combinarse con la capacidad de la PRISMO fortis para operar en condiciones térmicas exigentes, ShuttleLoad asegura un proceso de medición estable, rápido y altamente repetible dentro del entorno industrial.

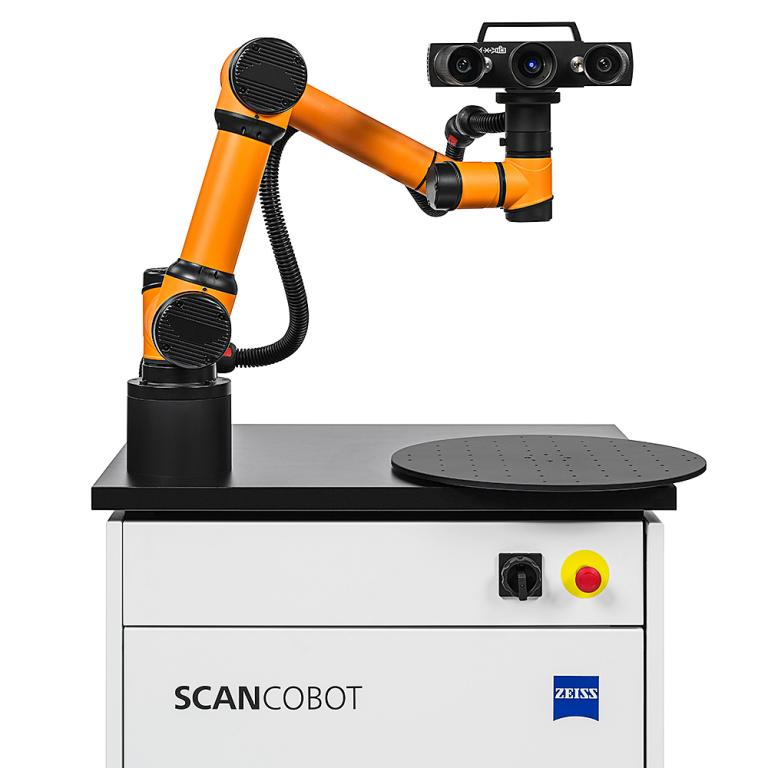

ZEISS ScanCobot
El ZEISS ScanCobot es una estación de medición óptica compacta, móvil y colaborativa, diseñada para acelerar la inspección 3D de piezas pequeñas y medianas en entornos de diseño, prototipado y lanzamiento de producción. Combina un robot colaborativo, una mesa rotativa motorizada y el software ZEISS INSPECT para ofrecer digitalización rápida, repetible y automatizada. Ideal para plásticos, metales y piezas fundidas, permite a los equipos obtener resultados confiables sin infraestructura compleja y con una operación intuitiva que reduce tiempos de preparación y aumenta la productividad.
- Cobot industrial con repetibilidad típica de ±0.03 mm, sincronizado con mesa rotativa motorizada para trayectorias de escaneo estables.
- Secuencias automatizadas de medición mediante rutas parametrizadas que controlan velocidad, orientación y distancia sensor‑pieza.
- Integración metrológica con ZEISS INSPECT para alineaciones CAD, mallas de alta densidad y evaluación GD&T en flujo continuo.
- Arquitectura cinemática optimizada para piezas pequeñas y medianas, garantizando cobertura completa sin oclusiones.
- Plataforma compacta y móvil, con rigidez estructural suficiente para mantener desviación del sistema dentro de tolerancias de laboratorio.

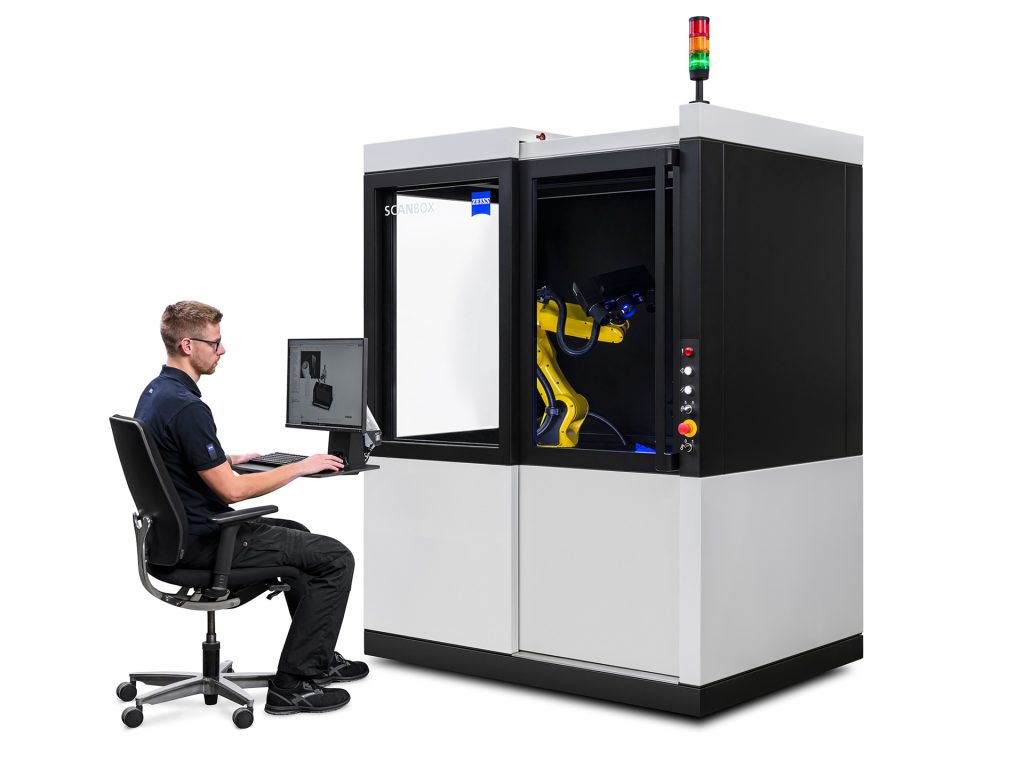

ZEISS ScanBox Series 4
La ZEISS ScanBox Series 4 es una celda de medición óptica compacta, automatizada y lista para producción, diseñada para la inspección 3D de piezas pequeñas y complejas de hasta 500 mm. Su arquitectura plug & play permite instalarla y ponerla en operación en minutos, sin infraestructura adicional, y su diseño móvil facilita reubicarla según las necesidades del proceso.
Equipada con tecnología óptica de alta precisión y secuencias automatizadas de medición, la ScanBox 4 ofrece resultados repetibles, tiempos de ciclo cortos y análisis completos en ZEISS INSPECT, convirtiéndola en una solución ideal para laboratorios de calidad, ingeniería, prototipado y líneas de producción con alta rotación de piezas.
- Celda óptica automatizada para inspección 3D de piezas pequeñas y complejas hasta 500 mm, con arquitectura rígida y ciclo estable.
- Sistema plug‑and‑play, preconfigurado y listo para operar, reduciendo tiempos de instalación y variabilidad entre mediciones.
- Secuencias de medición totalmente automatizadas, combinando rotación, inclinación y posicionamiento preciso del sensor para cobertura completa.
- Integración nativa con ZEISS INSPECT, habilitando alineaciones CAD, análisis GD&T y reportes automáticos en flujo continuo.
- Diseño compacto y móvil, ideal para laboratorios, ingeniería y líneas de producción con alta rotación de piezas.

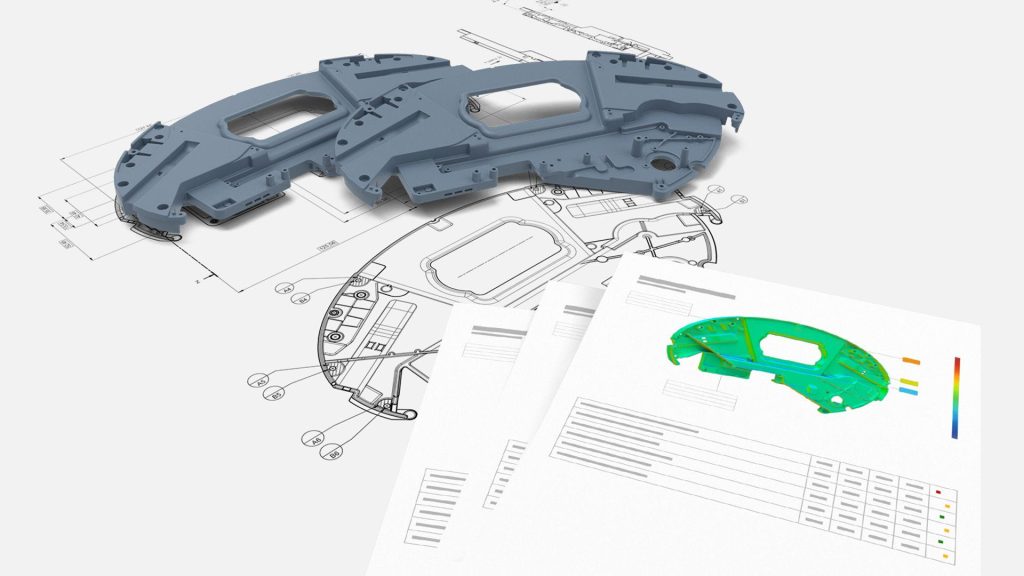

ZEISS INSPECT
ZEISS INSPECT es la plataforma de inspección 3D que convierte los datos ópticos capturados por cualquier escáner —ATOS, GOM Scan 1, T‑SCAN hawk 2, ScanPort, ScanCobot o ScanBox— en información metrológica precisa, trazable y lista para decisiones de calidad. Su flujo de trabajo unificado permite procesar mallas, alinear contra CAD, evaluar GD&T, generar reportes automáticos y ejecutar secuencias de inspección totalmente programadas.
El software destaca por su interfaz intuitiva, su capacidad de automatización, y su ecosistema de apps que amplían funciones como plantillas de proyectos, rutinas automáticas y detección de defectos basada en IA. Para laboratorios, ingeniería y producción, ZEISS INSPECT asegura consistencia, repetibilidad y productividad en cualquier proceso de digitalización 3D.
- Plataforma unificada de inspección 3D para procesar datos ópticos de cualquier escáner (mallas, nubes de puntos y volumen).
- Alineaciones CAD avanzadas (RPS, best‑fit, datum‑based) con evaluación completa de GD&T y análisis dimensional.
- Herramientas de malla de alta precisión: limpieza, remallado, reparación, filtrado y control de calidad de superficies.
- Automatización de proyectos mediante plantillas, secuencias y macros que estandarizan mediciones y reportes.
- Reportes metrológicos interactivos, con tablas, mapas de color, tendencias y comparaciones para decisiones de calidad.
