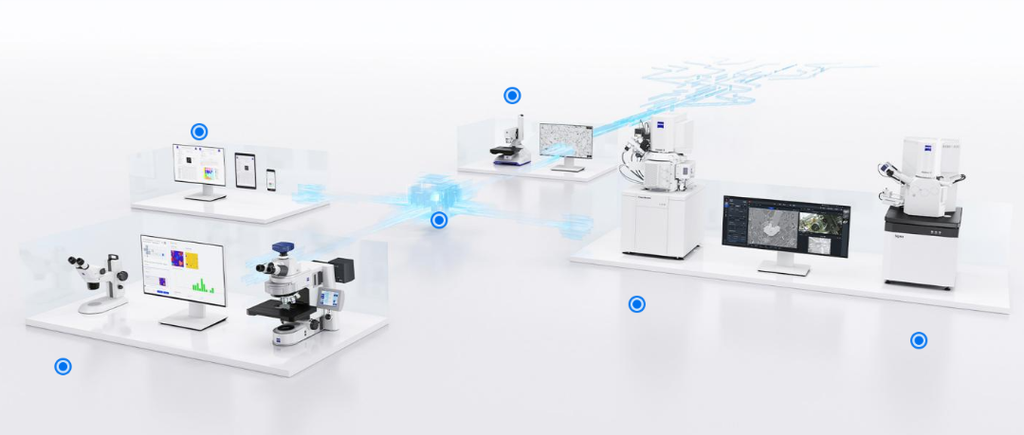

ZEN core es la plataforma de análisis de imágenes industriales de ZEISS que combina imaging, segmentación y análisis automatizado para caracterizar microestructuras en metalografía y materiales; su motor basado en IA permite identificar fases, granos, inclusiones y defectos, cuantificar parámetros críticos y generar reportes trazables, integrando datos de microscopía óptica y electrónica dentro de un flujo centralizado de análisis.
ZEISS EVO
Módulos de análisis metalográfico

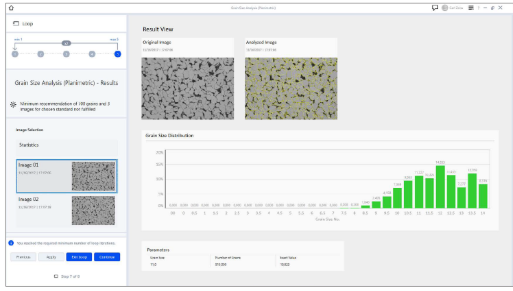

- Grain Size Module (ASTM E112) — cálculo automático del tamaño de grano por interceptos, planimétrico y comparación de placas.
DIN EN ISO 643:2012
- ASTM E 112-13 Plate I-IV
- GB/T 6394 2017 Plate I-IV

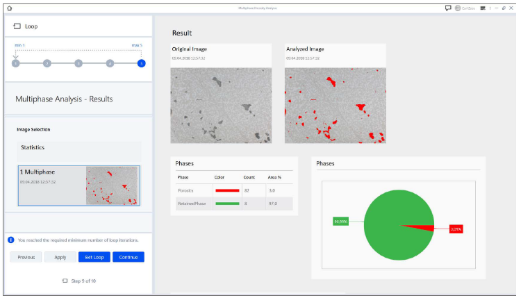

- Phase Analysis Module — cuantificación de fases (ferrita, perlita, martensita, grafito, etc.).
- Layer Thickness Module — medición automática de espesores de recubrimientos y capas metalúrgicas.
- Decarburization Module (ASTM E1077) — análisis de descarburación total y parcial.
- Porosity Analysis Module — detección y cuantificación de poros en metales, soldaduras y fundiciones.
- Inclusion Rating Module (ISO 4967 / ASTM E45) — clasificación automática de inclusiones no metálicas.
- ASTM E45
- ISO 4967
- GB/T 10561
- EN 10247
- DIN 50602

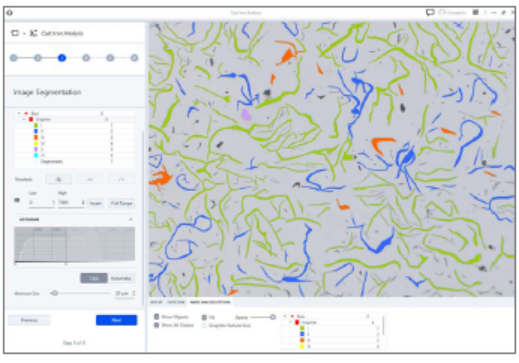

- Graphite Analysis Module (ISO 945) — clasificación de grafito en fundiciones grises y nodulares.
EN ISO 945-1: 2008 + Cor. 1: 2010 - Coating Structure Module — análisis de microestructuras en recubrimientos térmicos y superficiales.
MÓDULOS DE ANÁLISIS GEOMÉTRICO Y DIMENSIONAL

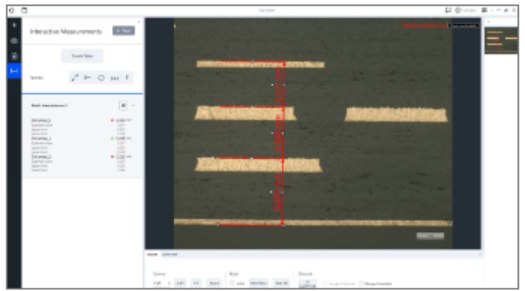

- Interactive Measurement Module — mediciones manuales y semiautomáticas (longitud, área, ángulos, perímetros).
- Automatic Measurement Module — mediciones repetitivas basadas en reglas y detección automática de bordes.
- Object Counting Module — conteo de partículas, inclusiones, poros o fases.
- Particle Analysis Module — clasificación por tamaño, forma, circularidad, elongación, etc.
MÓDULOS DE SEGMENTACIÓN Y PROCESAMIENTO DE IMAGEN

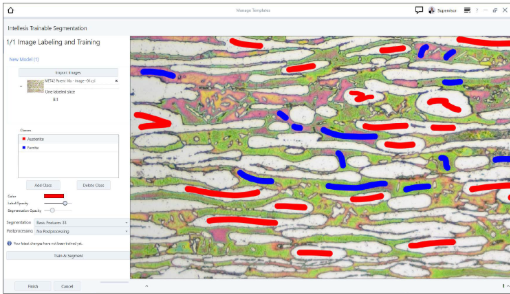

- AI Segmentation Module — segmentación basada en redes neuronales entrenables por el usuario.
- Classic Segmentation Module — umbralización, watershed, detección de bordes, separación de fases.
- Image Enhancement Module — filtros, corrección de iluminación, reducción de ruido.
- Multichannel Analysis Module — análisis de imágenes con múltiples canales (fluorescencia, contraste, color).
MÓDULOS DE AUTOMATIZACIÓN Y CONTROL DE FLUJO

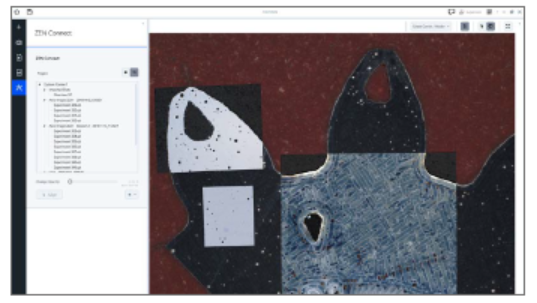

- ZEN Connect — correlación de imágenes entre diferentes microscopios (óptico + SEM).
- ZEN Shuttle & Find — navegación correlativa entre óptico y electrónico.

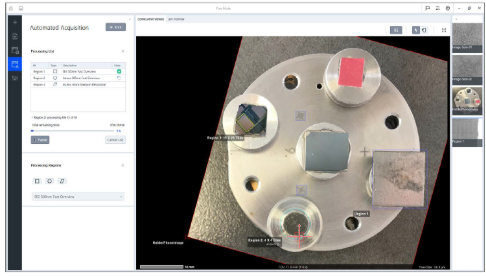

- Macro Recorder / Automation Module — creación de rutinas automáticas de análisis.
- Batch Processing Module — análisis masivo de imágenes con parámetros predefinidos.
.
MÓDULOS DE GESTIÓN DE DATOS Y REPORTES

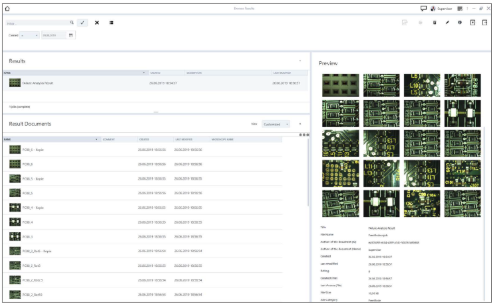

- Database Module — almacenamiento centralizado de imágenes, resultados y metadatos.
- Reporting Module — generación automática de reportes con imágenes, tablas y estadísticas.
- PiWeb Connectivity Module — integración con ZEISS PiWeb para trazabilidad industrial.
- Audit Trail Module — registro de cambios para cumplimiento normativo.
MÓDULOS DE INTEGRACIÓN CON HARDWARE ZEISS
- Módulos de integración con hardware ZEISS
- Microscope Control Module — control de Axio Imager, Axio Observer, Axiolab, Stemi, etc.
- Stage & Focus Control Module — automatización de recorridos, mosaicos y Z-stacks.
- SEM Integration Module — conexión con EVO, Sigma, GeminiSEM.
- EDS Integration Module — análisis químico correlativo.
.
